시스템에어컨을 계획하면 천장 도면에 기기 모양만 그려 넣기 쉽습니다. 하지만 조명과 실내기가 같은 자리를 원하거나, 배관 때문에 천장을 더 낮춰야 한다면 처음 생각한 디자인이 달라집니다. 제품을 정할 때 천장 안의 조건과 마감 후 높이를 같이 확인해야 하는 이유입니다. 거실과 방마다 구조가 달라 같은 방식으로 설치하기 어려울 수도 있습니다.
점검구
점검할 수 있는 천장
유지관리를 위한 접근부터 생각해보세요. 천장 안에 연결부와 설비가 들어가면 마감 뒤에는 눈으로 확인하기 어렵습니다. 필요한 점검구의 위치와 크기는 제품과 배관 구성에 맞춰 검토해야 합니다.

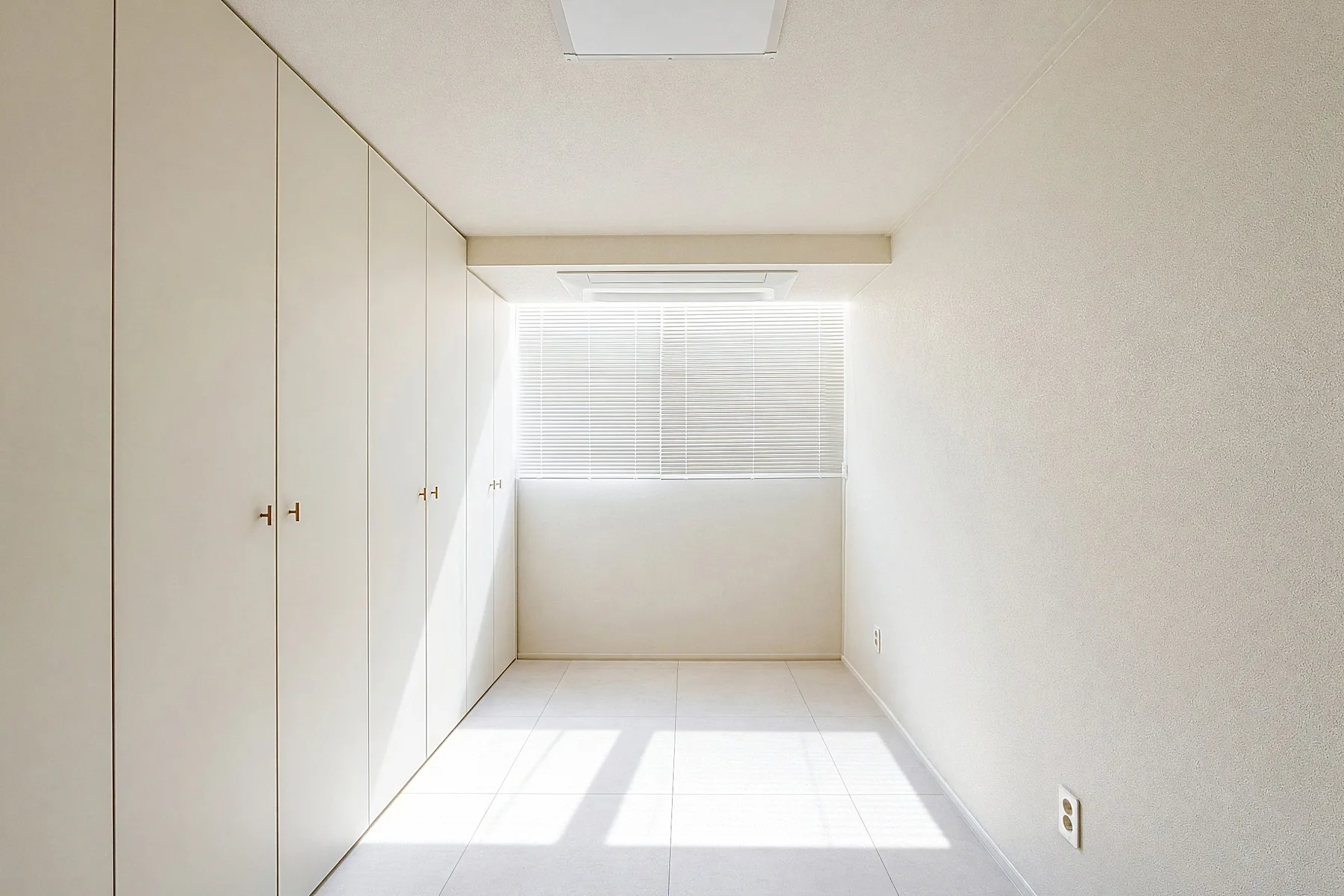

점검구가 붙박이장 위에 가려지거나 문을 열 수 없는 자리에 있으면 관리가 불편합니다. 눈에 덜 띄는 위치를 찾되, 실제로 점검이 가능한지도 함께 살펴야 합니다.
배관
배관 경로와 마감 높이

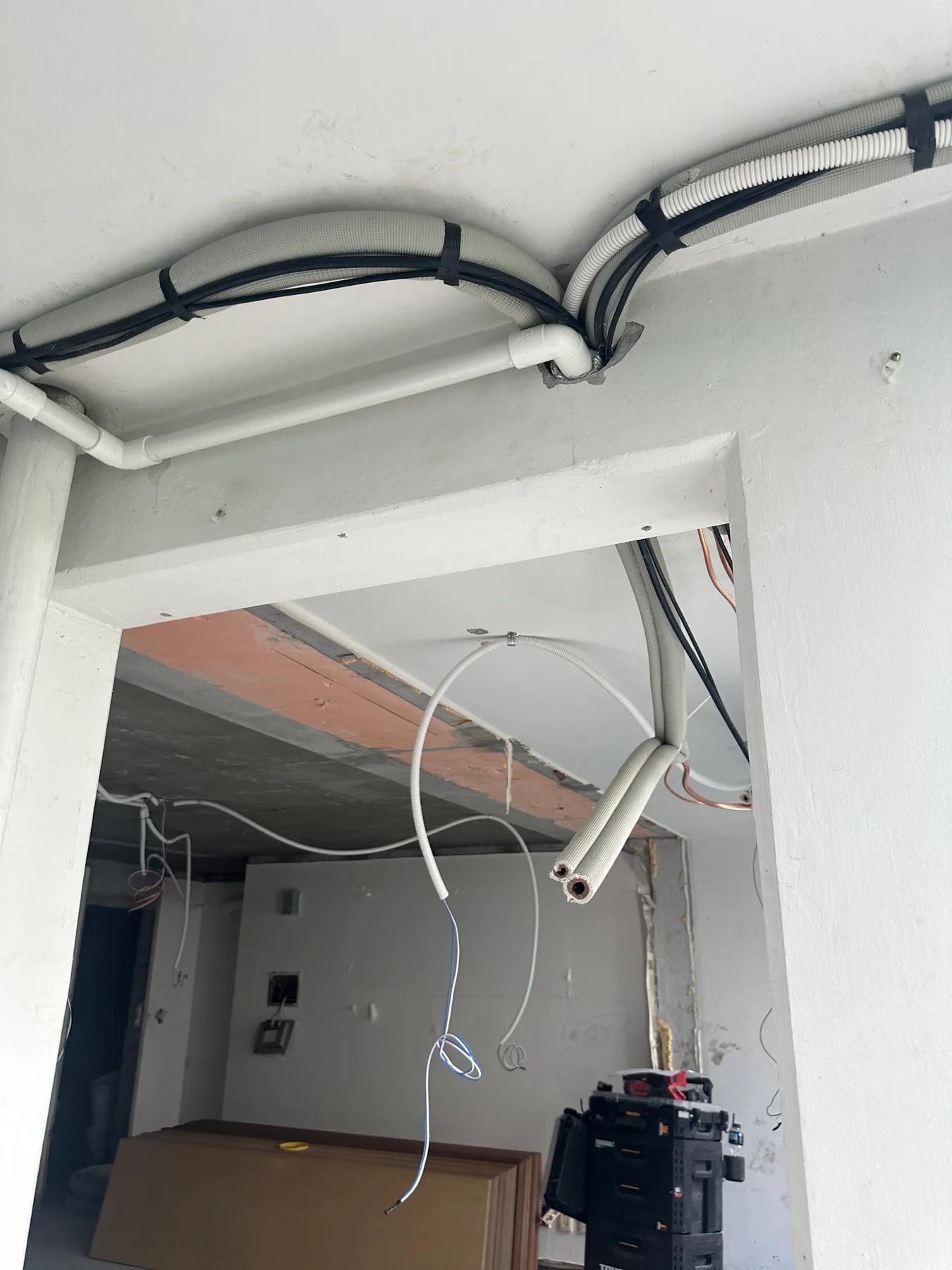

시스템에어컨에서 냉매 배관과 드레인은 역할이 다릅니다. 냉매 배관의 경로뿐 아니라, 냉방 중 생기는 물을 어디로 배출할지도 정해야 합니다. 드레인 배수 방식과 필요한 구배, 펌프 유무는 설치 조건에 따라 달라집니다.
천장 안을 지나는 길이가 길어지거나 다른 설비와 겹치면 위치 조정이 필요할 수 있습니다. 배관 보온과 연결 상태도 마감 전에 확인할 항목입니다.
천장고·조명

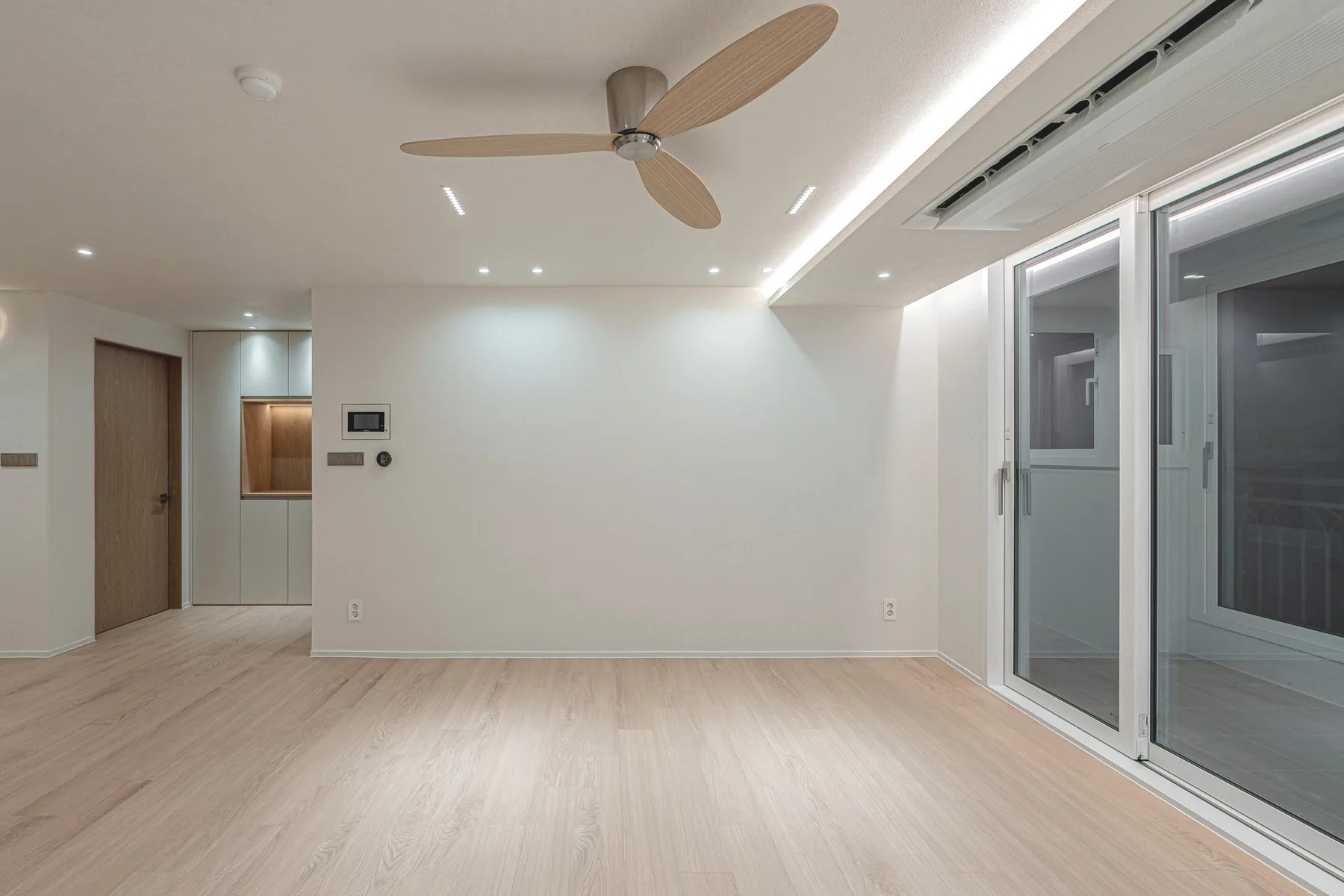

천장 높이와 조명 조율

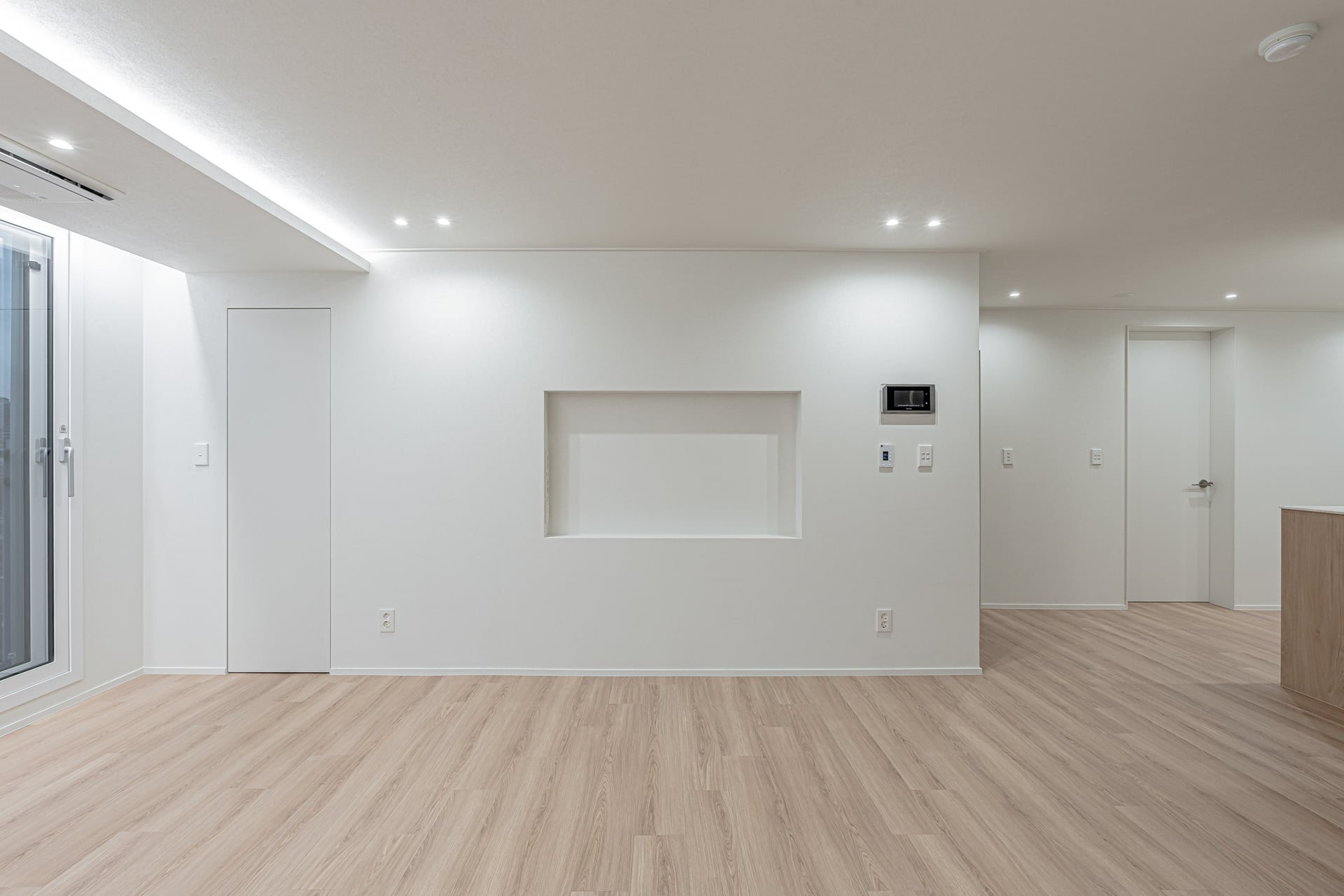

천장고는 지금 보이는 높이만 재서는 부족합니다. 보의 위치와 천장 내부 여유, 실내기 사양을 확인하고 설치 후 남는 높이를 봐야 합니다. 일부 구간만 낮출 수 있는지, 천장 전체 구성을 바꿔야 하는지에 따라 공간의 인상이 달라집니다.
낮아지는 선이 창이나 가구 상단과 어떻게 만나는지도 확인하면, 설비 때문에 생긴 단차를 디자인에 자연스럽게 연결할 수 있습니다.
도면
한 장의 도면에서 함께 맞추기
설비 경로와 디자인을 따로 확정한 뒤 맞추려 하면 조정할 부분이 늘어납니다. 실내기 위치와 배관 동선, 점검구, 조명을 한 장에 표시해 겹치는 자리를 먼저 찾으세요. 천장 마감 전에 확인할 항목을 정리해두면 공정 간 협의도 구체적입니다.

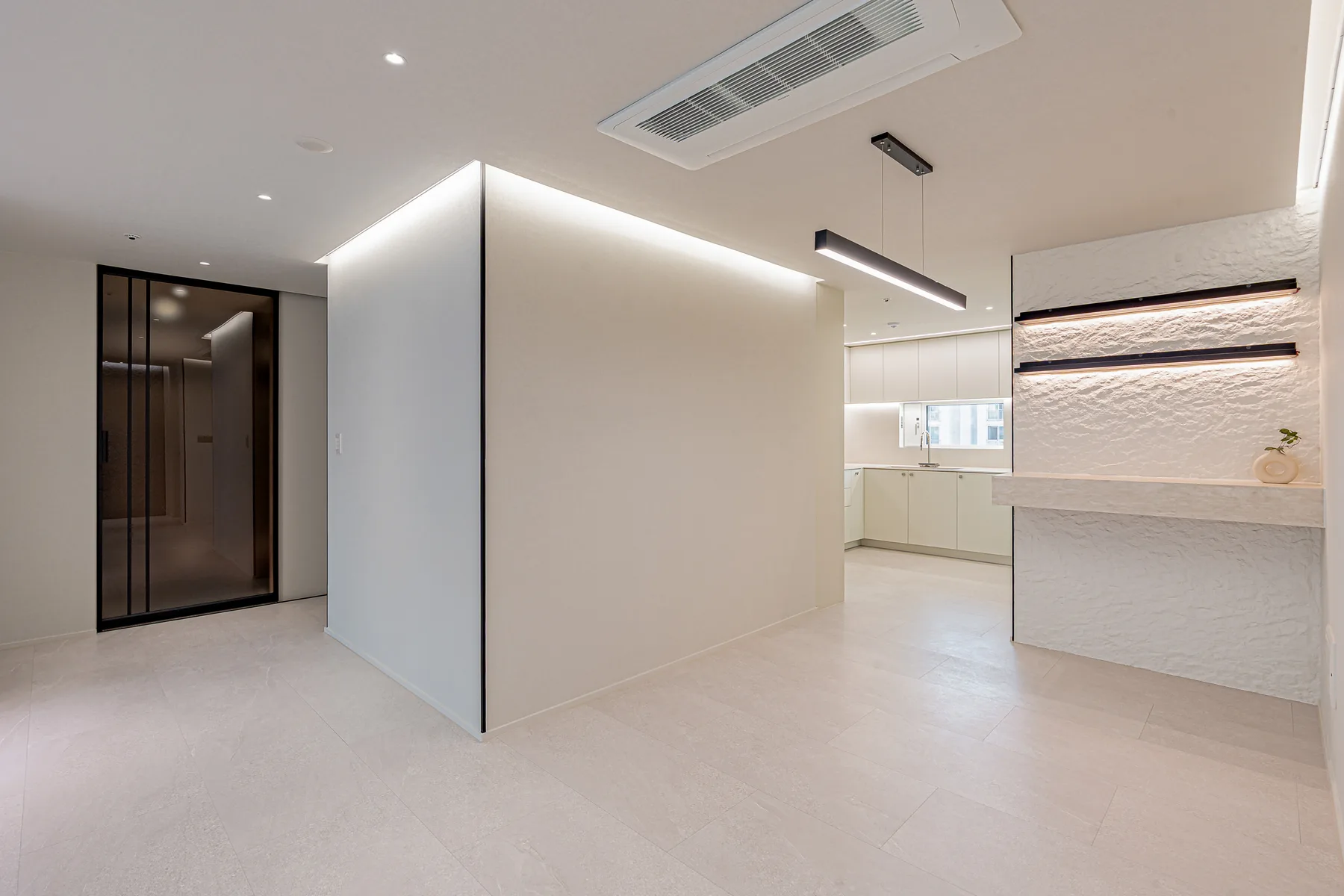

마지막으로 시스템에어컨 위치를 조명 도면과 겹쳐봅니다. 매입등의 몸체와 배관이 충돌하지 않는지, 바람이 나오는 방향이 침대나 소파를 쓰는 자리에 맞는지 검토합니다. 기기와 조명의 줄을 맞추는 것만으로 배치가 완성되지는 않습니다.
검프인테리어와 상담할 때 원하는 냉방 공간과 천장 디자인을 함께 전달해보세요. 생활 방식과 공간 조건을 하나씩 짚어가는 과정이 설비와 디자인의 균형을 잡는 데 도움이 됩니다.
